微模塊：構建數據中心的基石

DISTONG

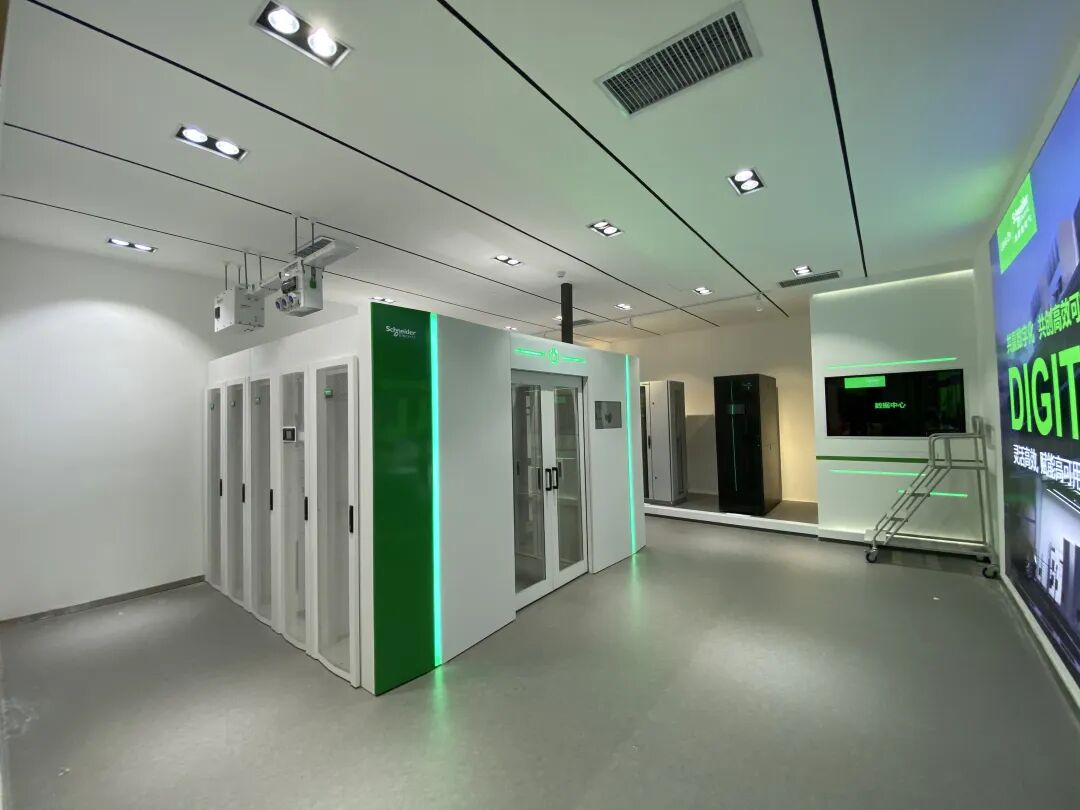

微模塊是一種獨立的運行單元，包含IT機柜、電源單元、空調末端單元等功能機柜，同時具備網絡、布線、監控和消防等功能。該模塊的組件可以在工廠預先制造，便于拆卸和搬運，現場快速組裝后即可投入使用。微模塊可以作為一個獨立的小型數據中心快速部署，實現與機房環境的部分解耦，提高部署效率和使用靈活性。

01

為什么需要微模塊

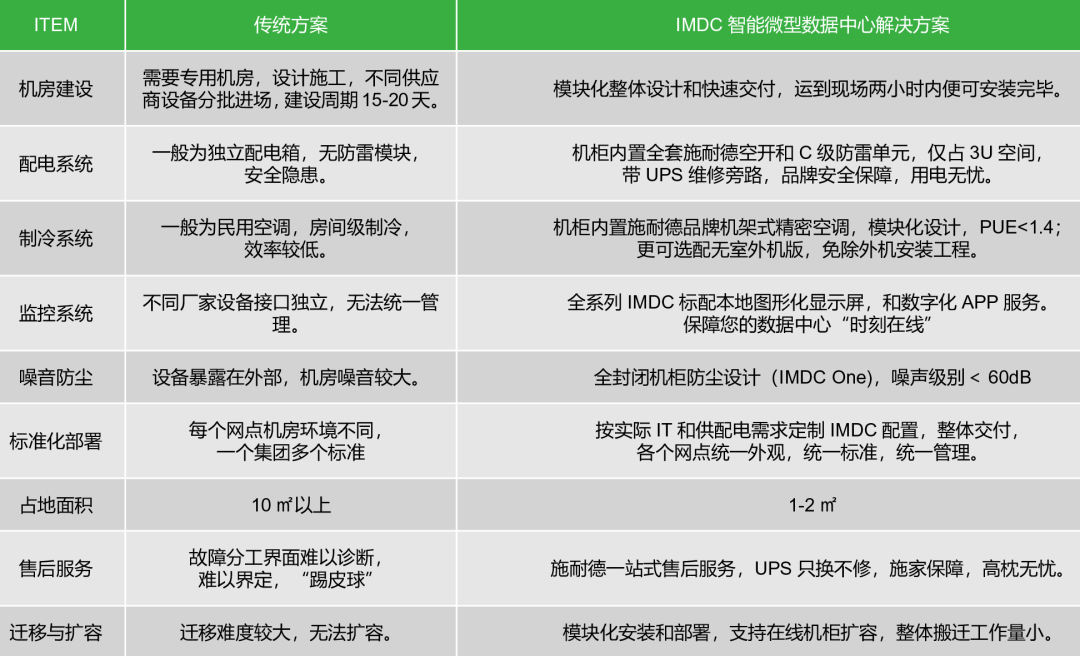

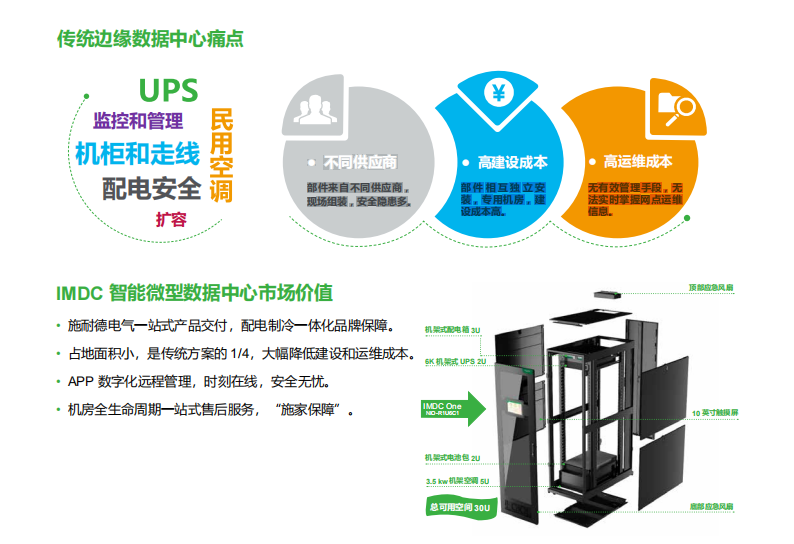

傳統數據中心面臨許多問題，建設周期長、擴展性差、能耗高和機房運維難度大。以下是對這四個問題的分段說明：

建設周期長：傳統數據中心的建設周期通常長達400天左右，涵蓋了決策、準備、實施和投產各個階段。這種長時間的周期使得數據中心難以適應快速變化的市場需求。

擴展性差：傳統的機房建設往往基于對未來業務需求的預測，但由于信息技術的快速發展，這種預測往往變得困難。這導致了機房容量不足或過度建設，影響了數據中心的擴展能力。

能耗高：數據中心的運行需要大量的電力，而傳統機房建設在用電、制冷、氣流管理等方面考慮不足，導致數據中心能源效率指標偏高。這意味著數據中心的大部分能源消耗在IT負載和網絡關鍵物理基礎設施上。

機房運維難度大：IT運維面臨諸多問題，如粗放式運維、資源臺帳不清、缺乏統一的服務接口人、故障響應和故障處理跟蹤混亂等。優化IT運維需要積累大量的數據和報表，而日常的IT運維管理難以有效統計這些數據。

02

微模塊的優勢

減少人為錯誤：微模塊減少了數據中心中的人為錯誤，微模塊組裝流程到系統的故障診斷、文檔編制、培訓等都更加簡單、有效，從而使員工更熟練、更不容易出錯。

安全性：微模塊數據中心的安全性體現在物理結構和智能技術兩個方面。物理結構堅固耐用，具備多層次安全防護措施，可抵御自然災害和外部攻擊，同時配備防火、溫濕度控制等設備，確保數據安全性和連續性。智能技術采用智能型PDU和先進的網絡安全技術，提前預警異常情況，有效保護數據的安全性和隱私性。

提高效率：微模塊數據中心通過模塊化設計、智能管理、高效散熱和綠色節能等方式提高效率。模塊化設計縮短部署時間，智能管理實時監控并優化設備運行，高效散熱降低設備溫度，綠色節能降低運營成本。這些措施共同提升數據中心的效率，降低成本，增強業務可靠性。

可批量生產：部件和流程的標準化，微模塊使批量生產成為可能，批量生產的優勢體現在以下幾個方面：成本更低、質量更高、更易于維修、交貨速度更快。

微模塊系統擴展性：微模塊可以根據當前的 IT 需求進行部署，并且能在以后根據需要添加更多微模塊。微模塊顯著降低了TCO(總擁有成本)。

方便移植：在安裝、升級、重新配置或移動微模塊時，獨立組件、標準接口以及易于理解的結構既節省了時間又節約了資金。

減少故障修復時間：模塊的可移植和可插拔特性使得許多工作可以在工廠進行，包括交貨前的配電設備預先布線和交貨后的電源模塊修理。從統計學角度看，工廠內完成的工作相比現場操作具有更低的再故障率。例如，與現場修復的UPS電源模塊相比，工廠修復的模塊在引發斷電、發生新故障或無法恢復到滿負荷工作狀態方面的概率要低數百倍。

03

微模塊的組成

結構部分：微模塊由服務器機柜、網絡機柜和置頂?shù)墓耖g橋架系統組成，這是其基礎結構。底座系統和列間的柜頂主橋架系統是可選的，根據現場和工程情況選擇。微模塊的主要功能是支撐IT基礎設施，提供強、弱電線纜在機柜內部和機柜之間的物理路由。

配電系統：微模塊的供配電是數據中心供配電系統的重要組成部分，相較于數據中心的大配電，可稱為未端供配電。通常由兩部分組成，機柜內部的供配電，采用各種電源分配單元（PDU），極個別的配置柜用配電盤；機柜列的供配電，目前流行采用精密配電列頭柜的方式。智能母排配電更為靈活，能夠節省數據中心空間，受到業主和設計院的青睞，未來將成為數據中心末端供配電的主流。微模塊的供配電是數據中心供配電系統安全運行的最后100米，對數據中心的可用性具有重要意義。

空調系統：由于模塊化結構天然空氣側分配均勻性以及過濾網的均流效果，加上分配毛細管的優化，各制冷模塊的蒸發器各回路回氣溫度的差異在±2℃，這意味著制冷劑分配非常均勻。制冷劑側分配可以進一步提高蒸發器溫度以及系統穩定性，同時可以進一步提高空調的顯熱比。模塊化機房空調的較小空氣側阻力的特點，可以優化風機的工作點，在相同風量情況，大大的降低風機輸出功率。以100kW空調為例，傳統的機房空調風機輸入功率為6.6kW左右，模塊化機房空調的風機輸入功率為5.0kW左右。

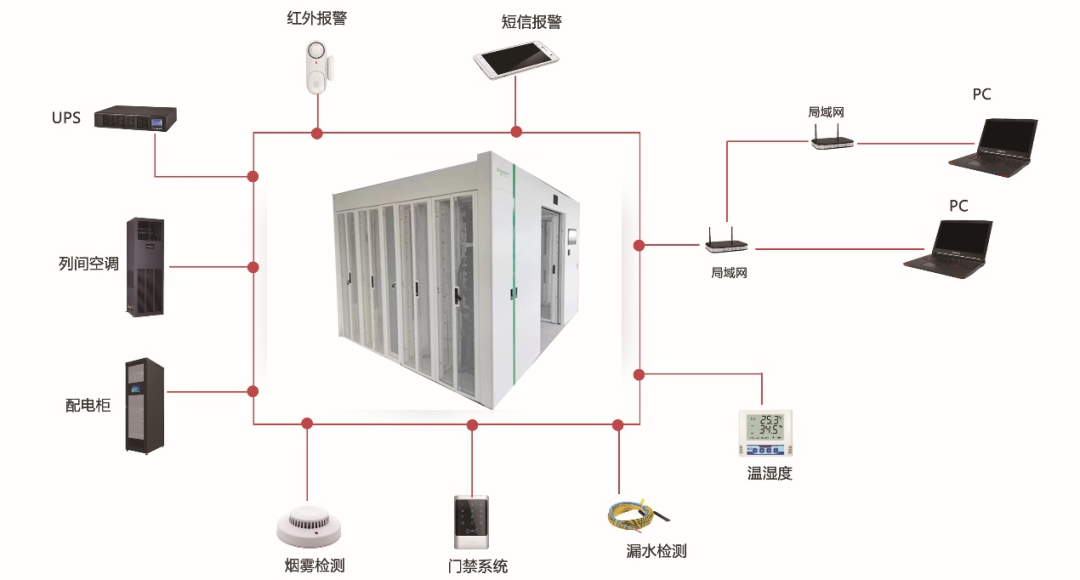

監控和照明系統：微模塊的監控系統主要采集電參數、溫濕度、煙霧和震動等物理參數，以及必要的視頻采集和IT設備位置信息。通過微模塊的總控單元，為用戶提供本地查詢、顯示、判斷和報警功能，以及遠程通信功能。監控單元使微模塊具有感知和傳輸功能，成為可遠程監控和管理的智能結構，提升可管理性，降低基礎運維的管理負擔。

布線系統：數據中心在機柜頂部設計有橫縱雙向多功能走線槽，同時支持強弱電分離的布線方式，為各戶提供更方便簡捷的布線方案。在設計之初，主配線區就需要留有足夠的空間，一般建議至少保留 50%以上的空間做為將來升級的空間。避免將來升級的時候遇到空間不足的困擾。推薦光/銅的配線架分放在不同的機柜內。數據中心的主干系統包括主配線區（MDA）到水平配線區（HDA），多個MDA 之間的骨干布線系統。主干系統建議采用單/多模光纜和銅纜雙絞線布線的組合配置，以相互備份。

04

微模塊的設計選型參考依據

微模塊作為一種新型的數據中心解決方案，以其高效、靈活、可擴展的特點，逐漸受到廣泛關注。建設模塊化的數據中心可以參考以下幾個方面。

需求分析：在設計選型之前，首先要對數據中心的需求進行深入分析。這包括數據中心的規模、業務需求、設備類型、能效要求等方面。通過對需求的詳細了解，可以為后續的設計選型提供明確的指導。

結構選擇：微模塊的結構類型是影響其性能的關鍵因素之一。在選擇結構類型時，需要考慮數據中心的實際情況，如設備布局、散熱需求、擴展性等。常見的微模塊結構包括封閉式、開放式和混合式。封閉式結構具有良好的散熱性能和隔離效果，但成本較高；開放式結構成本較低，但散熱性能和隔離效果較差；混合式結構則結合了前兩者的優點，成為當前的主流選擇。

供配電系統選擇：供配電系統是微模塊的重要組成部分，其性能直接影響到數據中心的穩定運行。在選擇供配電系統時，需要考慮設備的功耗、冗余要求、能效等方面。目前市場上主流的供配電系統包括UPS供電系統、直流供電系統等。在選擇時，需要綜合考慮數據中心的實際情況和需求。

監控系統選擇：監控系統是微模塊實現智能化管理的重要手段。在選擇監控系統時，需要考慮監控范圍、數據采集精度、報警機制等方面。同時，還需要考慮監控系統的可擴展性和兼容性，以便與數據中心的其他管理系統進行集成。

材料選擇：微模塊的材料選擇也是影響其性能的重要因素之一。在選擇材料時，需要考慮其導熱性能、強度、耐腐蝕性等方面。常見的材料包括鋁合金、鋼材、復合材料等。在選擇時，需要根據數據中心的實際情況和需求進行綜合考慮。

05

施工中需要注意的問題

機柜的設計和安裝需要滿足一系列嚴格的要求。

首先，機柜應符合GB/T 22690的相關標準，確保其基本結構和性能滿足行業規范。

其次，前/后門與機柜結構主體應通過接地導線連接，并使用黃綠雙色相間的塑料絕緣銅芯導線，以確保電氣安全。

此外，機柜及通道密封件的金屬件應具有良好的導電性，并且機柜的金屬結構件連接處不應噴涂絕緣漆，表面防銹處理也應符合相關規定。

在搭建冷熱通道時，應避免冷熱氣流短路，以優化冷卻效果。

機柜底部應安裝在底座或水平地面上，并應安裝連接裝置。

機柜與底座安裝后，應進行等電位連接，并有連接裝置通過機柜的接地點匯接，確保電氣安全。

此外，通道各密封件應采用模塊化拼裝，方便擴容。

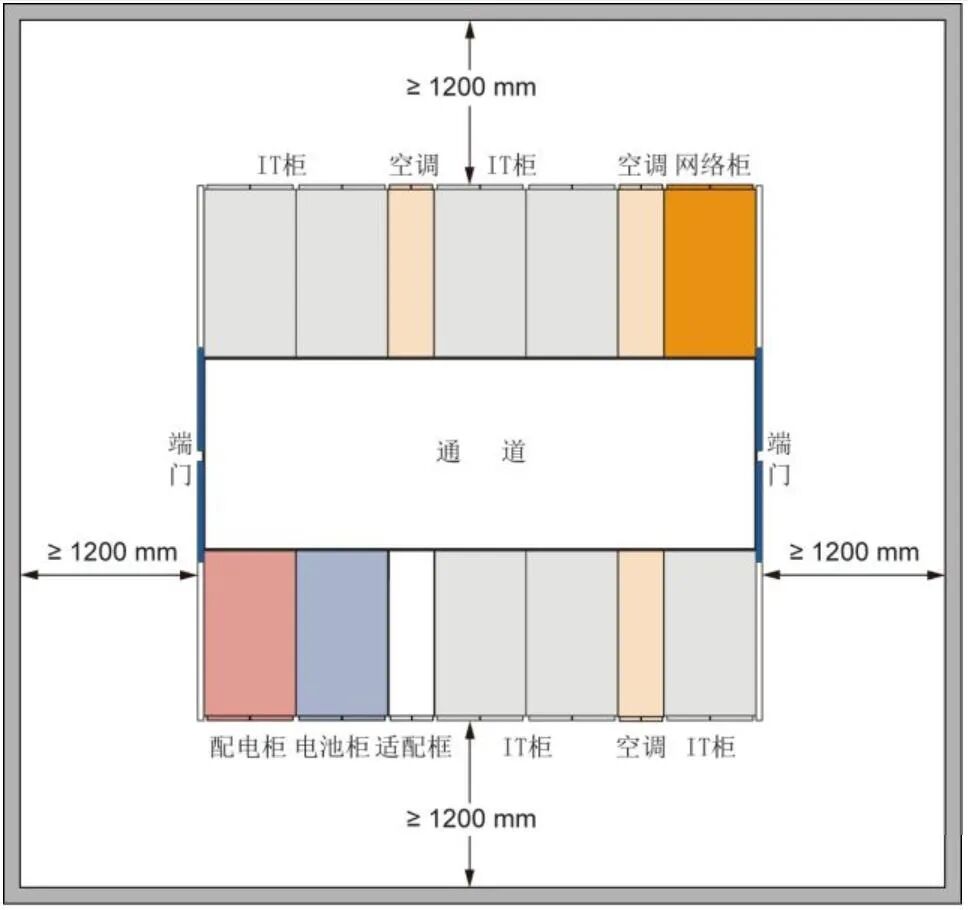

冷通道或熱通道寬度應在200 mm至1800 mm之間，以滿足不同設備的安裝需求。

通道門及頂窗應選擇透光率不小于85%的透光材料，通道頂窗的整體透光面積比率不小于60%。

同時，通道密封件搭建完成后，活動天窗開啟后通道內部?jī)舾叨炔粦?yīng)低于機柜高度。

最后，通道內部應預留溫濕度傳感器、感煙傳感器、監控?cái)z像機等安裝位置，安裝孔應符合各類傳感器固定及布線要求。

06

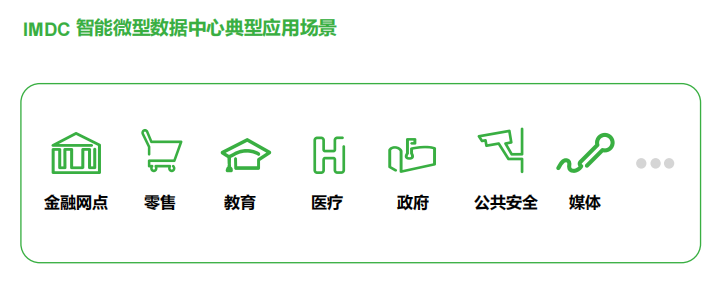

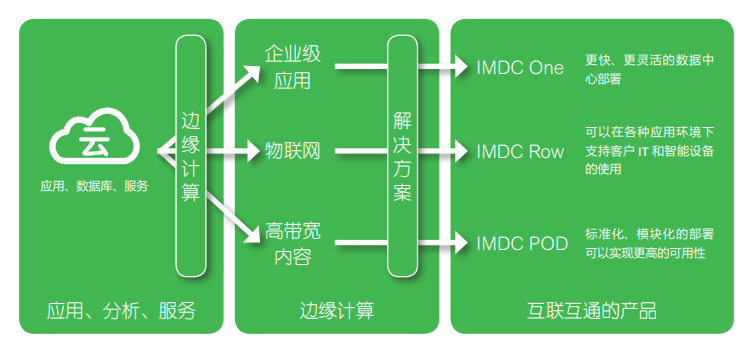

微模塊應用

金融網點：在金融網點中，微模塊可以提供高效、靈活的IT解決方案。它們可以幫助金融機構實現業務連續性，提高運營效率，并滿足嚴格的合規要求。微模塊化的數據中心架構還可以快速部署，降低初期投資成本，并提高能源效率。

零售：在零售行業中，微模塊可以提供可擴展的IT解決方案，以支持電子商務、移動支付和其他數字化轉型需求。它們可以幫助零售商提高客戶滿意度，優化庫存管理，并降低運營成本。

教育：在教育行業中，微模塊可以提供穩定、高效的IT環境，以支持在線學習、遠程教育和數字化校園管理。它們可以幫助教育機構提高教學質量，增強學生體驗，并降低IT成本。

醫療：在醫療行業中，微模塊可以提供高可用性的IT解決方案，以支持電子病歷、遠程醫療和其他關鍵業務應用。它們可以幫助醫療機構提高醫療服務質量，降低運營成本，并滿足嚴格的合規要求。

政府：在政府機構中，微模塊可以提供安全、可靠的IT環境，以支持電子政務、公共安全和其他關鍵業務應用。它們可以幫助政府機構提高公共服務效率，增強數據安全性，并降低IT成本。

公共安全：在公共安全領域，微模塊可以提供可擴展、靈活的IT解決方案，以支持應急響應、情報分析和其他關鍵任務應用。它們可以幫助公共安全機構提高應急響應能力，降低運營成本，并提高數據安全性。

媒體：在媒體行業中，微模塊可以提供高效、靈活的IT解決方案，以支持內容創作、視頻編輯和其他媒體應用。它們可以幫助媒體機構提高生產效率，降低運營成本，并增強數據安全性。

總的來說，微模塊在各個行業都發揮著重要的作用，提供了高效、靈活、可靠的IT解決方案，幫助企業實現業務連續性、提高運營效率、降低成本并滿足嚴格的合規要求。

07

總結

微模塊作為一種先進的IT解決方案，以其高效、靈活、可擴展的特點，為數據中心的建設和管理帶來了革命性的變革。它不僅提高了數據中心的能效和可用性，還降低了運維成本，提升了管理效率。

通過我們的過往案例，我們可以看到微模塊在數據中心建設中的廣泛應用和成功實踐。這些案例不僅證明了微模塊的優越性，也為我們積累了豐富的經驗和知識，為未來的項目提供了有力的支持。

總的來說，微模塊是數據中心建設的重要趨勢，它為我們的業務提供了強大的支持。在未來的發展中，嘉晨科技將繼續關注新技術、新方法，不斷提升我們的服務水平，為客戶提供更加優質、高效、可靠的服務。
